聚（丙烯酸五溴芐基酯），商用牌號FR-1025，是一款高 端聚合型溴系阻燃劑，CAS編號59447-57-3，憑借高芳香族溴含量、優(yōu)異熱穩定性、樹(shù)脂相容性佳等優(yōu)勢，廣泛應用于聚對苯二甲酸丁二醇酯（PBT）等工程塑料改性領(lǐng)域。該阻燃劑專(zhuān)為熱塑性工程塑料設計，適配注塑加工工藝，尤其適用于薄壁精密注塑制品，可在保障材料流動(dòng)性的同時(shí)賦予材料優(yōu)異阻燃性能，是電子電氣、精密零部件改性生產(chǎn)中的核心阻燃助劑。
從基礎理化指標來(lái)看，FR-1025外觀(guān)為白色至灰白色流動(dòng)粉末，溴含量約72質(zhì)量%，分子量適中，平均聚合度控制在50~120區間。適中的聚合度使其兼具優(yōu)異耐熱性與熔融流動(dòng)性，加工過(guò)程中不易揮發(fā)析出，不會(huì )產(chǎn)生小分子阻燃劑常見(jiàn)的遷移、噴霜問(wèn)題，同時(shí)適配PBT樹(shù)脂常規加工溫度，加工穩定性極強。
山東日興新材料股份有限公司是一家專(zhuān)注生產(chǎn)FR-1025 聚（丙烯酸五溴芐基酯）的廠(chǎng)家，如需咨詢(xún)更多信息，請聯(lián)系： 0536-5260113
2.1 分子結構特點(diǎn)
FR-1025屬于溴化聚丙烯酸酯類(lèi)高分子阻燃劑，分子鏈由五溴芐基丙烯酸酯單體聚合而成，芳香環(huán)上鍵合高穩定性溴原子。相較于溴化鄰苯二甲酰亞胺、溴化聚苯乙烯、溴化聚碳酸酯等其他溴系阻燃劑，其大分子結構化學(xué)穩定性更強，溴元素結合牢固，高溫加工環(huán)境下不易分解流失，且與PBT樹(shù)脂分子鏈相容性?xún)?yōu)異，可均勻分散在樹(shù)脂基體中，避免團聚影響材料力學(xué)與加工性能。
2.2 阻燃作用機理
FR-1025以氣相阻燃為核心作用機制，適配PBT樹(shù)脂燃燒特性。材料受熱燃燒初期，FR-1025溫和分解釋放溴化氫（HBr），溴化氫可捕捉燃燒反應中高活性的氫自由基、羥基自由基，中斷燃燒鏈式放熱反應，抑制火焰持續蔓延；同時(shí)，搭配銻系阻燃助劑可形成協(xié)同阻燃體系，溴原子與銻原子結合生成難燃鹵化銻化合物，在材料表面形成致密阻隔層，隔絕氧氣與熱量傳遞，抑制基材熱分解。
此外，該阻燃劑可輔助改善材料燃燒形貌，搭配滑石、抗滴落劑使用時(shí)，能有效抑制薄壁制品燃燒熔滴現象，規避熔滴引發(fā)的二次燃燒風(fēng)險，滿(mǎn)足UL94嚴苛阻燃評級要求。
PBT樹(shù)脂具備優(yōu) 良機械性能、電氣絕緣性能，是電氣電子零部件主流基材，但純PBT阻燃等級低，且薄壁成型工況下極易出現阻燃失效、流動(dòng)性不足問(wèn)題。行業(yè)常規改性方案中，普通阻燃劑難以兼顧薄壁流動(dòng)性與阻燃性，而FR-1025憑借獨特結構優(yōu)勢，可構建適配薄壁注塑的**阻燃改性體系，核心配伍組分及配比規范如下。
3.1 基材選擇（A組分）
適配FR-1025改性的PBT樹(shù)脂需嚴格管控特性粘度，粘度區間為0.70~1.00dL/g。粘度低于0.70dL/g時(shí)，樹(shù)脂基體本身致密性不足，阻燃體系穩定性下降，薄壁阻燃效果劣化；粘度高于1.00dL/g則熔體流動(dòng)性變差，無(wú)法滿(mǎn)足0.2~0.5mm薄壁充模需求。工業(yè)常用優(yōu)選粘度為0.88dL/g的PBT樹(shù)脂，兼顧基體強度與加工流動(dòng)性。同時(shí)要求PBT樹(shù)脂末端羧基量≤30meq/kg，減少阻燃劑與樹(shù)脂副反應，保障加工穩定性。
3.2 阻燃核心體系（B、C組分）
3.2.1 溴系阻燃劑配比（B組分）
FR-1025可單獨使用，也可與溴化環(huán)氧系阻燃劑復配使用，兩類(lèi)阻燃劑總添加量控制在20~65質(zhì)量份（以100質(zhì)量份PBT樹(shù)脂為基準），優(yōu)選30~55質(zhì)量份。復配工況下，溴化環(huán)氧系阻燃劑與FR-1025配比范圍為100/0~50/50，該配比區間可發(fā)揮協(xié)同優(yōu)勢，兼顧阻燃效率與成型流動(dòng)性。在精準控溴需求下，需控制有機成分整體溴含量為10~20質(zhì)量%，區間13~17質(zhì)量%，避免溴含量過(guò)低阻燃失效、過(guò)高損傷材料力學(xué)性能。
3.2.2 阻燃協(xié)效劑（C組分）
搭配三氧化銻作為銻系阻燃助劑，添加量為10~30質(zhì)量份，優(yōu)選10~20質(zhì)量份。選用平均粒徑0.5~2μm的三氧化銻顆粒，分散性?xún)?yōu)異，可避免大顆粒造成的力學(xué)缺陷。體系中需控制溴原子與銻原子質(zhì)量比例為2/1~4/1，溴+銻原子總質(zhì)量占有機成分18~24質(zhì)量%，強化協(xié)同阻燃效果，大幅降低薄壁制品燃燒概率。
3.3 功能性助劑配伍（D、E、F、G組分）
3.3.1 無(wú)機阻燃助劑（D組分）
添加平均粒徑≥3μm的滑石，添加量3~15質(zhì)量份，6~8質(zhì)量份。區別于聚丙烯等結晶樹(shù)脂中滑石抑制阻燃的特性，在FR-1025改性PBT體系中，滑石可作為輔助阻燃填料，填充基體孔隙、提升炭層致密性，同時(shí)改善熔體流動(dòng)特性；且粒徑≥3μm的滑石能有效抑制燃燒滴落，進(jìn)一步優(yōu)化UL94阻燃測試表現。需規避云母、碳酸鈣、氧化鋅等無(wú)機填料，此類(lèi)填料無(wú)法適配該阻燃體系，易造成阻燃失效。
3.3.2 流動(dòng)性改良劑（E組分）
添加羥值≥100的含多元羥基化合物，添加量1~10質(zhì)量份，優(yōu)選2~5質(zhì)量份。工業(yè)常用單12-羥基硬脂酸甘油酯（羥值420），該助劑可在不降低PBT基體強度的前提下，降低熔體粘度，優(yōu)化薄壁充模能力；若羥值低于100，則流動(dòng)性改良效果微弱，無(wú)法適配0.5mm以下薄壁成型。
3.3.3 其他助劑
添加0.5~5質(zhì)量份聚四氟乙烯（PTFE）作為抗滴落劑，輔助抑制燃燒熔滴；根據強度需求，可摻入10~40質(zhì)量%玻璃纖維，提升制品機械強度，且FR-1025與玻纖相容性良好，不會(huì )出現玻纖浮纖、界面剝離問(wèn)題。
4.1 阻燃性能
依托精準配伍體系，添加FR-1025的PBT復合材料，厚度0.2mm極薄壁試樣可通過(guò)UL94 V-0阻燃評級，0.5mm、0.8mm常規薄壁試樣同樣保持V-0等級。對比溴化聚碳酸酯、溴化鄰苯二甲酰亞胺、溴化聚苯乙烯等阻燃劑，同等添加量下，FR-1025改性試樣極薄壁阻燃合格率更高，無(wú)明顯燃燒滴落、持續陰燃現象；且搭配大粒徑滑石的配方體系，可完全消 除二次接焰滴落問(wèn)題，阻燃安 全性大幅提升。
4.2 加工流動(dòng)性能
在標準注塑條件（料筒溫度250℃、注射壓力125MPa）下，優(yōu)化配方體系的0.5mm厚度試樣流動(dòng)長(cháng)度可達41.0~46.0mm，具備優(yōu)異薄壁充模能力。FR-1025自身聚合型結構不易增稠樹(shù)脂熔體，配合多元羥基流動(dòng)性改良劑，可解決高阻燃填料添加導致的熔體粘度上升問(wèn)題，適配薄壁、復雜結構精密注塑模具。
4.3 綜合穩定性能
1、熱穩定性：FR-1025分解溫度高于300℃，適配PBT 250~260℃加工溫度，熔融混煉、注塑過(guò)程中無(wú)分解碳化，不會(huì )產(chǎn)生黑點(diǎn)、氣孔等外觀(guān)缺陷；
2、力學(xué)性能：相較于小分子溴系阻燃劑，FR-1025不易破壞PBT分子鏈結構，搭配玻纖增強體系后，拉伸、彎曲等力學(xué)性能衰減幅度低；
3、加工外觀(guān)：嚴格控制有機成分溴含量≤20質(zhì)量份，規避高溴添加引發(fā)的異物析出、制品表面粗糙問(wèn)題，成型品外觀(guān)平整光滑。
在同等基材、同等添加量、同等測試條件下，不同類(lèi)型溴系阻燃劑改性PBT性能差異顯著(zhù)。溴化聚碳酸酯、溴化聚苯乙烯等阻燃劑，雖常規厚度試樣阻燃合格，但0.2mm極薄壁試樣阻燃評級為NG，且熔體流動(dòng)性差，薄壁充模困難；溴化鄰苯二甲酰亞胺阻燃劑分散性差，易造成基體缺陷，燃燒時(shí)滴落嚴重。
而FR-1025與溴化環(huán)氧系阻燃劑復配體系，憑借適配的分子極性、均勻的基體分散性，兼顧極薄壁阻燃與高流動(dòng)性，同時(shí)熱老化性能優(yōu)異，長(cháng)期高溫使用環(huán)境下無(wú)阻燃劑遷移析出，適配嚴苛工況使用需求。
6.1 加工制備工藝

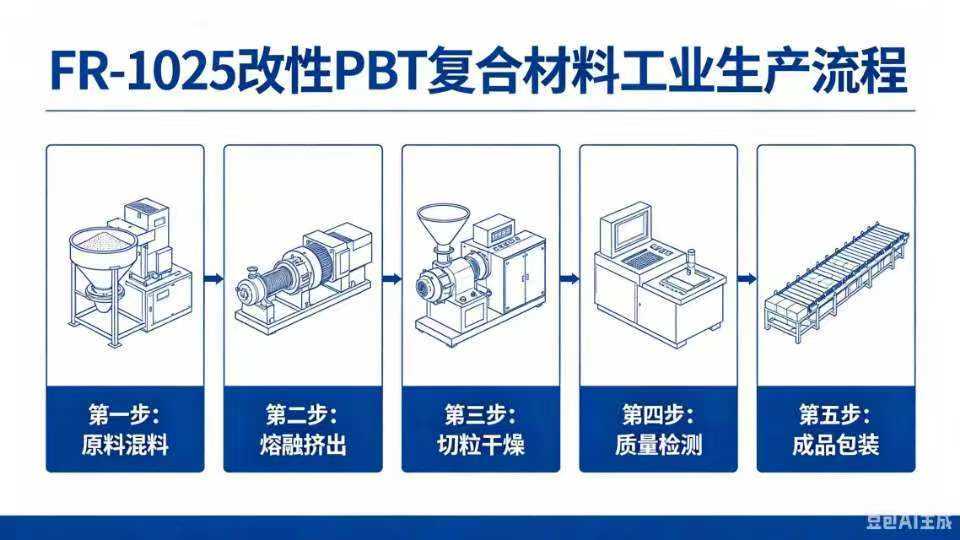

FR-1025改性PBT復合材料采用雙螺桿擠出熔融混煉工藝，標準加工溫度250℃，螺桿轉速適配樹(shù)脂混煉需求，可一次性投入全部原料，也可分步添加無(wú)機填料優(yōu)化分散效果。擠出造粒后的顆粒物料，注塑成型溫度控制在260℃，模具溫度100℃，搭配高速注射工藝，可完成0.2~0.5mm超薄壁制品成型，成型良品率高。
6.2 核心應用場(chǎng)景
基于FR-1025賦予的高阻燃、高流動(dòng)、高穩定性?xún)?yōu)勢，改性PBT材料主要用于生產(chǎn)精密薄壁電氣電子零部件，包括微型連接器、絕緣外殼、精密傳感器配件等。此類(lèi)制品壁厚普遍控制在0.2~0.5mm，對阻燃等級、成型精 度、電氣絕緣性要求嚴苛，FR-1025改性體系可完全滿(mǎn)足工業(yè)生產(chǎn)標準，同時(shí)適配玻纖增強工況，兼顧結構強度與阻燃安 全性。
FR-1025作為聚合型溴化聚丙烯酸酯阻燃劑，憑借高溴含量、優(yōu)異熱穩定性、良好樹(shù)脂相容性，成為PBT薄壁阻燃改性的優(yōu)選助劑。通過(guò)搭配特定粘度PBT樹(shù)脂、銻系協(xié)效劑、滑石填料及多元羥基流動(dòng)改良劑，構建科學(xué)配伍體系，可實(shí)現0.2mm極薄壁UL94 V-0阻燃評級，同時(shí)保障優(yōu)異注塑流動(dòng)性，解決行業(yè)內薄壁制品阻燃與流動(dòng)性難以兼顧的痛點(diǎn)。
